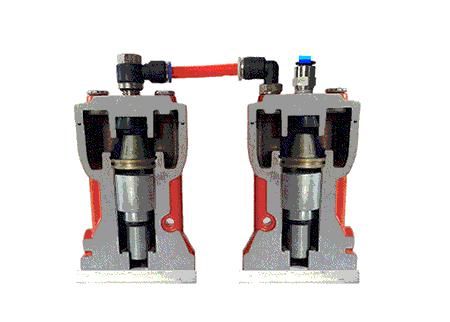

第二代防爆氣動錘(己申請專利),的敲擊力度通過是通過調節供氣壓力來調整。若敲擊力度過小無法排堵便可加大氣壓，相反敲擊力度過大則降壓使用。若客戶由于型號選擇不妥出現沖擊力過強或不足等誤差現象時，同樣也可以通過調整氣壓來解決氣錘的敲擊力度。這種可改變沖擊力的結構確保了氣錘選型的便利性。本氣錘若安裝上接力配管則可數臺同時運轉. 大大降低施工成本。
? 單擊式，每次動作產生一個沖擊波。
? 沖擊力與沖擊間隔時間可依需求調整。
? 高強度鋁合金殼體，不銹鋼內壁，重量輕，耐磨損。
? 利用氣壓蓄能原理，使錘頭瞬時受力，提高空氣錘的沖擊力。
典型應用
空氣錘出力可以只針對一小范圍作單一沖擊，對其他設備影響最少，此種沖擊不會使含水率高的原料有水份析出或混合物原料的再分離。常用在磅秤桶槽清潔，管路或彎頭的堵塞防止，含水率高或混合原料或比重低的物料桶槽。
性能參數
第二代氣錘 | 使用壓力 | 打擊周期 | 空氣消耗 | 沖擊力 | 相應榔頭 | 重量 |
型號 | MPa | 次/分鐘 | 升/回 | 牛頓. 米 | 磅 | kg |
SX-30-2 | 0.3~0.7 | 1~50 | 0.05~0.15 | 5.5~15 | 1以下 | 1.25 |
SX-40-2 | 0.3~0.7 | 1~40 | 0.15~0.35 | 9.5~27 | 1~1.5 | 2.20 |
SX-60-2 | 0.3~0.7 | 1~30 | 0.30~0.55 | 20~60 | 1.5~3 | 5.35 |
SX-80-2 | 0.3~0.7 | 1~20 | 0.40~1.30 | 55~150 | 3~5.5 | 11.20 |
SX-100-2 | 0.3~0.7 | 1~10 | 0.85~1.60 | 100~300 | 7.5~12 | 12.05 |
SX-125-2 | 0.3~0.7 | 1~05 | 1.10~2.10 | 150~650 | 10~16 | 18.15 |
尺寸表
第二代氣錘 | A | B | C | D | E . R | F |
型號 | mm | mm | mm | mm | G | G |
SX-30-2 | 115 | 82 | 67 | 9 | 1/4 | 1/8 |
SX-40-2 | 155 | 98 | 75 | 11 | 1/4 | 1/8 |
SX-60-2 | 200 | 145 | 105 | 15 | 1/4 | 1/8 |
SX-80-2 | 275 | 170 | 140 | 17 | 3/8 | |
SX-100-2 | 310 | 195 | 150 | 17 | 3/8 | |
SX-125-2 | 460 | 200 | 155 | 17 | 3/8 |
警告
本機安裝好后，請務必在機體上安裝防止脫落拉索，否則有可能會因打擊的沖擊力而掉落造成傷害。
注意
1.在進行本體安裝作業時，請穿戴好安全帽，安全鞋，安全帶，在安全的裝備下進行。
2. 安裝部分的板比較薄時，請焊接增強板，否則因沖擊可能會造成安裝部位破損。
3. 如焊接增強板，請確保增強板與料斗之間沒有空隙，并預留約10mm的排氣口, 以利空氣排出, 使沖擊力能充分傳導。 為避免料斗萬一破損, 請務必多焊幾層。
4. 為防止脫落，請用拉索將本體吊裝并固定，否則會因沖擊可能會造成螺栓松動而脫落。
5. 用螺栓將本體與法蘭固定時，請在上下加裝彈簧墊片，并嚴格按照擰緊扭力緊固并定期檢查。
6. 配管前請配備空氣過濾器，若有垃圾或者灰塵等混入，可能會導致運轉不良。
7. 使用時切勿超出所需打擊力，否則可能會導致料倉或安裝部位的破損。
8. 循環連續打擊時，請保持1秒以上的時間設定，如1秒以下可能會導致誤動作的發生。

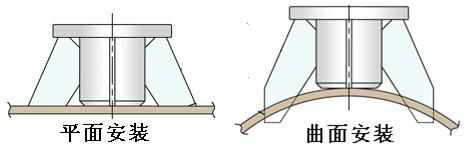

9. 請確認安裝法蘭的打擊面必須為實心平面. 如需要請焊增強筋。( 如下圖)

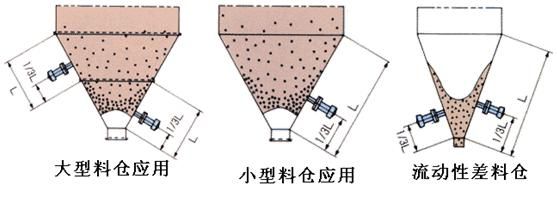

10. 氣動錘合適位置的安裝, 能發揮其最大的性能。
接力配管
本氣動錘可以多臺集中控制，同時打擊，使用接力配管即可實現此功能。
1.接力配管作為將多臺氣錘直接連接的配管方式，是用接力氣管從第一個氣錘的接力口接氣至下一個氣錘的進氣口的連接控制方式。但根據操作方法不同有相應的最大連接臺數限定。
2.接力配管時，接力氣管內的壓縮空氣也會造成氣錘打擊。所以，使用壓力和接力管的長度不要超過規定值。
3.遠距離配管時，因壓力有所差異，打擊力也會有所差異，可適當提高壓力來彌補，為充分發揮其穩定性，也可在氣錘近處設置快速排氣閥來提高其打擊性能。
4.接力配管時，請將氣錘的打擊間隔設定在1秒以上，如接力臺數增多時，請進一步延長間隔設定時間。
使用氣錘配管限制
氣錘型號 | SX20-2 | SX30-2 | SX40-2 | SX60-2 | SX80-2 | SX100-2 |
控制器 ~ 氣錘之間 | 1 M | 2 M | 3 M | 8 M | 10 M | 10 M |
使用前試運轉及設定
1.請確認法蘭的打擊面必須為實心平面. 法蘭上的氣錘己用螺栓固定。
2.配管前請配備空氣過濾器，若有垃圾或者灰塵等混入，可能會導致運轉不良。
3.請確認空氣壓力為0.3~0.7mpa。
4.正常工作壓力為0.3~0.7mpa左右。（接力配管時為0.15 mpa左右）
5.空氣調節閥到氣錘的距離越遠，氣錘部分的壓力就越低，因此，請將壓力設置略微地高一些。
6.打開手滑閥, 確認氣動錘能正常打擊。
7.設定打擊力度時, 請將空氣調節閥按0.05 mpa逐步上調. 來實現最合適的打擊狀態。
8.請將控制旋鈕沿順時針方向擰緊, 保持氣錘在沒有打擊的狀態。
9.再將控制旋鈕沿逆時針方向逐步(1/4圈) 轉動而設定打擊間隔。
10.設定好打擊間隔后, 請用防松螺帽鎖定控制旋鈕. 防止控制旋鈕松動。
11.使用時請將打擊間隔設定在12次/min~60次/min之間。
檢查
以下項目請每2個月內至少檢查一次. 以盡量減少在使用中出現問題:
1.固定的螺拴. 螺帽是否松脫. 2. 焊接部位是否龜裂. 3. 保險拉索是否異常
防爆氣動錘專用控制器說明書
本產品是一款防爆氣動錘專用控制器的說明書。閱讀以下的說明能提示您正確而又安全地使用本產品，并避免他人或自己受到傷害。
簡單介紹
氣動錘專用防爆控制器是一款無須.電源.電磁閥. 定時器,等控制回路的控制器(己申請專利), 它不僅可以控制一臺氣動錘，若氣動錘配備了接力管, 則可同時控制多臺運轉。在整體設備安裝中非常實用. 安全. 方便。
防爆控制儀. 規格
防爆控制儀.型號 | 使用環境 | 使用壓力 (mpa) | 使用流體溫度(℃) | 動作次數 (次/min) |
KLSX - 8J | 室內外兼用 | 0.3 ~ 0.7 | 5 ~ 55 | 12 ~ 60 |
注意
1.安裝本機時, 請用螺栓固定, 防止因掉落而導致的意外傷害。
2.移動設備時, 請先關閉控制器旁邊的手滑閥, 防止氣錘突然啟動而造成的意外。
3.工作結束后, 請務必關閉控制器旁邊的手滑閥, 因為在空氣持續供給期間, 氣錘會持續打擊。
4.氣壓的不穩定, 會使控制器產生誤動作, 氣壓上升- 打擊數增多, 氣壓下降- 打擊數減少, 所以請在控制器前安裝空氣調壓閥. 己利于控制器及氣錘的工作穩定。
5.如需安裝(電動控制) 作為本控制器的供氣端, 作為定時器使用, 請務必使用三通電磁閥, 以利于排出殘余氣體。
